中型圓圖自動平衡記錄（調節）儀
本系列儀表配用一定的變送器,可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位,用于對被測參數進行自動測量、指示和記錄。...
- 電 話：19804091155
- 手機：021-56700108
- 郵件：shysig@163.com
產品介紹
產品簡介
本系列儀表配用一定的變送器,可廣泛地在輕紡、食品、環保、化工、礦山、冶金、石油、發電等企業以及科研單位,用于對被測參數進行自動測量、指示和記錄。
產品特點
本系列儀表是中型圓圖記錄儀，結構緊湊、體積小、重量輕。
儀表是單筆連續式記錄，記錄紙每24h更換一次，維護和檢修方便。
儀表標尺刻度長為550mm，指示分辨率高。遠距離觀察十分清晰。
抗電干擾性能強。
技術指標
指標基本誤差：±0.5%
記錄基本誤差：±1.0%
回差：0.25%
消耗功率：40W
標尺刻度長：550mm
記錄紙有效寬度：87.5mm
電源：AC 220V 50HZ 允許電壓變動：10%--15%
工作環境條件：溫度0-50℃ 相對濕度10%-90%
重量：＜14kg

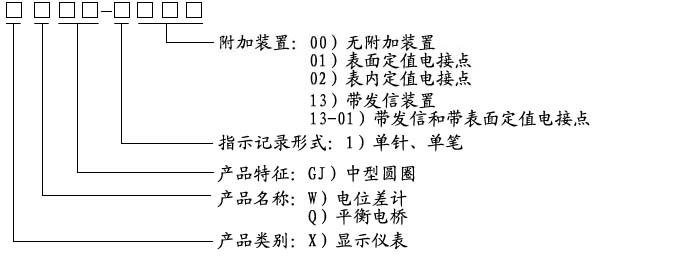

選型表
型號規格
型號 | 記錄點數及其附加裝置 | 規格 | |
XWGJ-100 | 單筆 | 全行程時間5s 記錄紙速度1周/24h | |
XWGJ-101 | 單筆 | 全行程時間5s 記錄紙速度1周/24h電接點的容量為DC 30V 0.5A(電阻性）AC 220V 1A（電阻性）儀表控制精為±1%有上線、下限二個電接點 | |
XWGJ-102 | 單筆 | ||
XWGJ-113 | 單筆 | 全行程時間5s 記錄紙速度1周/24h發信裝置大可輸出0-50mV直流電壓信號，連續可調。非線性誤差小于滿量程的1.5%有上、下限二個電接點 | |
XWGJ-113-01 | 單筆 | ||
測量范圍
平衡電橋的分度和測量范圍
變送器種類 | 分度號 | 測量范圍 |
銅熱電阻 | 0-30℃ | |
Cu50 | 0-50 | |
0-100 | ||
Cu100 | 0-150 | |
‐50-50 | ||
‐50-100 | ||
鉑熱電阻 | PT100 | 0-50 |
0-100 | ||
0-150 | ||
0-200 | ||
0-300 | ||
0-400 | ||
0-500 | ||
200-400 | ||
200-500 | ||
‐50-50 | ||
‐50-100 | ||
‐100-50 | ||
‐100-100 | ||
‐150-150 | ||
‐200-50 | ||
‐200-500 |
平衡電橋和分度和測量范圍
傳感器種類 | 分度號 | 測量范圍 |
銅熱電阻 | E | 0-300℃ |
0-400℃ | ||
0-600℃ | ||
0-800℃ | ||
200-600℃ | ||
400-800℃ | ||
鎳鉻-鎳硅 | 0-600℃ | |
0-800℃ | ||
0-1000℃ | ||
0-1100℃ | ||
0-1200℃ | ||
0-1300℃ | ||
400-800℃ | ||
500-1000℃ | ||
600-1200℃ | ||
鉑銠10-鉑 | S | 0-1400℃ |
0-1600℃ | ||
600-1600℃ | ||
鉑銠30-鉑銠6 | B | 0-1600℃ |
0-1800℃ | ||
透鏡式輻射傳感器 | F1 | 400-1000℃ |
600-1200℃ | ||
F2 | 700-1400℃ | |
900-1400℃ | ||
900-1800℃ | ||
1100-2000℃ | ||
1200-1800℃ | ||
直流電動勢 | mV | 0-10 |
0-20 | ||
0-50 | ||
0-100 | ||
‐1-4 | ||
直流電流 | mA | 0-10 |
4‐20 |
