YE系列 普通膜盒壓力表
產品簡介 YE-B不銹鋼膜盒壓力表在參照原有膜盒壓力表的結構特點而研制的具有耐腐蝕作用的微壓表，YE-B不銹鋼膜盒壓力表可用于測量在耐腐要求較高的工藝流程中各種氣體介質的微壓和負壓，應用于鍋爐通風和氣體管道等設備上，是國內外用戶xj**...
- 電 話：19804091155
- 手機：021-56700108
- 郵件：shysig@163.com
產品介紹
產品簡介
膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等及其他類似設備上。
技術參數
精度等級：2.5級，1.6級
表盤直徑：100mm,150mm
安裝型式：徑向型
接頭螺紋：M20*1.5
表殼材質：普通鋼
接頭材質：黃銅HPb59-1
膜盒材質：錫青銅QSn6.5-0.1
安裝方式：徑向式垂直安裝
使用環境溫度：-25～55℃；相對濕度不大于80%，周圍空氣中不含有腐蝕儀表的有害氣體
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃
結構原理
儀表由測量系統（包括接頭、波紋膜盒等），傳動機構（包括撥桿機構、齒輪傳動機構），指示部件（包括指針與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。儀表的工作原理是基于波紋膜盒在被測介質的壓力作用于膜盒時，其自由端產生相應的彈性變形，再經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針將被測值在度盤上指示出來。
型號舉例
YE-100B表示表盤直徑為100mm的徑向型耐腐蝕不銹鋼膜盒壓力表
YE-150BFZ表示表盤直徑為150mm的徑向型耐腐蝕抗振不銹鋼膜盒壓力表
標度范圍、精度等級、重量
| 型號 | 標度范圍（KPa） | 精度等級 | 重量 | ||
| 正壓 | 負壓 | 正負壓 | |||
| YE-100 YE-150 | 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 | -1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 | -0.8~0.8 -1.2~1.2 -2~2 -3~3 -5~5 -8~8 -12~12 -20~20 | 1.6 2.5 | 0.5 |

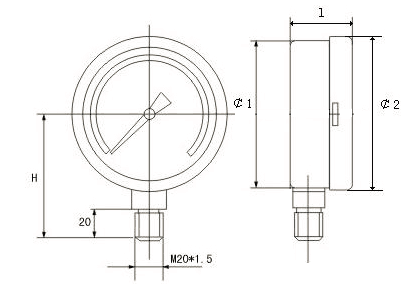

安裝圖片
